Détails du produit
Lieu d'origine: La Chine
Nom de marque: Tianma
Certification: RoHS
Numéro de modèle: YT024C023
Conditions de paiement et d'expédition
Quantité de commande min: 10 pièces
Prix: USD 15-17/ PCS
Détails d'emballage: Corton : quantité 544×365×250 (millimètre) : 504 poids de PCS (kilogramme) : 11.8±5%KG
Délai de livraison: 20-25
Taille: |
2.4inch |
Nombre de pixel: |
240 (RVB) ×20 (QVGA) 166PPI |
Type d'écran: |
LCM, TFT LCD un-SI |
Configuration: |
Bande verticale RVB |
Couleur de soutien: |
53% NTSC 262K |
mode de fonctionnement: |
TN, transmissif, normalement blanc |
Temps de réponse: |
(type.) (Tr+Td) Mme 20 |
Débit d'images: |
60HZ |
Alimentation d'énergie: |
2.8/2.8V (type.) (IOVCC/VCC) |
Bonne vue à: |
Heure de 12h00 |
Taille: |
2.4inch |
Nombre de pixel: |
240 (RVB) ×20 (QVGA) 166PPI |
Type d'écran: |
LCM, TFT LCD un-SI |
Configuration: |
Bande verticale RVB |
Couleur de soutien: |
53% NTSC 262K |
mode de fonctionnement: |
TN, transmissif, normalement blanc |
Temps de réponse: |
(type.) (Tr+Td) Mme 20 |
Débit d'images: |
60HZ |
Alimentation d'énergie: |
2.8/2.8V (type.) (IOVCC/VCC) |
Bonne vue à: |
Heure de 12h00 |

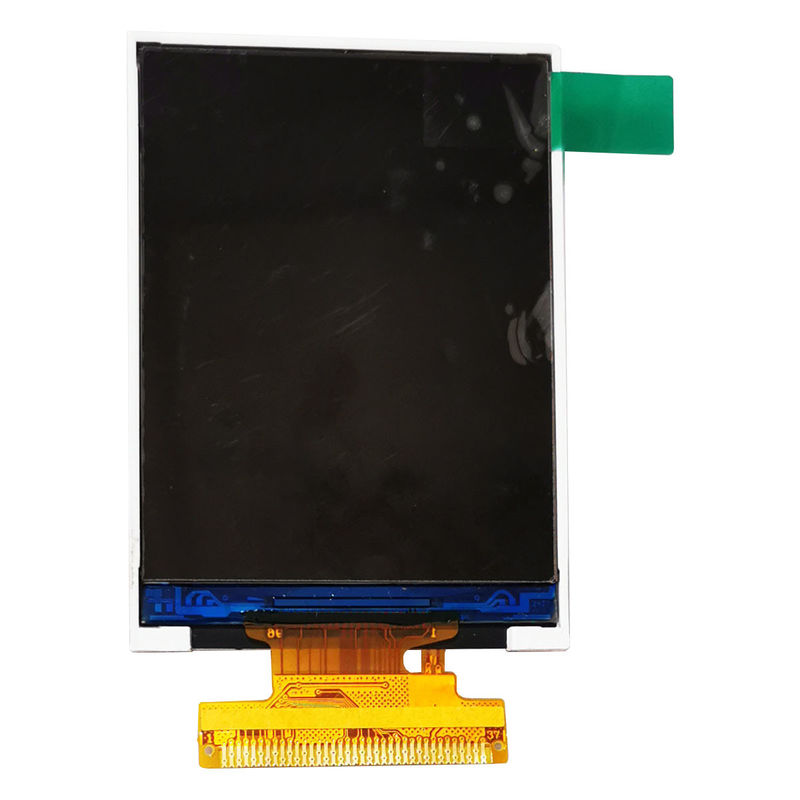

Écran LCD tft 37PIN du module d'affichage tft TN QVGA TFT de 2,4,0 pouces
Le YT024C023 est un modèle TFT-LCD à matrice active couleur utilisant des TFT en silicium amorphe (Thin Film Transistors) comme dispositifs de commutation actifs.Il s'agit d'un affichage de type transmissif fonctionnant dans le noir normal.Ce TFT-LCD a une zone active mesurée en diagonale de 1,54 pouce avec un réseau de 240 pixels horizontaux sur 240 pixels verticaux.Chaque pixel est divisé en points rouges, verts et bleus disposés en bande verticale et ce panneau peut afficher 262K couleurs.
Spécifications générales
NON. | Article | spécification | Unité | Remarque |
1 | Taille de l'écran LCD | 2.4 | pouce | - |
2 | Type de panneau | a-Si TFT-LCD, LCM | - | - |
3 | Format d'affichage | 240(RVB)×320 115PPI | pixels | - |
4 | Mode d'affichage | TN, normalement blanc, transmissif | - | - |
5 | Couleur de soutien | 262K 53% NTSC | - | Noter |
6 | Orientation de la vue | 12:00 heures | - | - |
sept | Rapport de contraste | 500:1 (Typ.) (TM) | - | - |
8 | Luminance | 200 cd/m² (Typ.) | cd/m2 | Noter |
9 | Dim contour | 42,72 (H) × 60,26 (V) × 2,45 (P) mm | mm | Noter |
dix | Zone active | 36,72 (H) × 48,96 (V) mm | mm | - |
11 | Zone de la lunette | - | mm | - |
12 | Poids | 12,0 g (typique) | g | - |
13 | Ecran tactile | Sans | bit | - |
14 | Source de lumière | WLED [1S4P] , 20K heures , SANS pilote | - | - |
15 | Type d'interface | 8/9/16/18 bits 8080 parallèle , 37 broches FPC | - | - |
16 | Température de fonctionnement | -20~70°C | °C | - |
17 | Température de stockage | -30 ~ 80 °C | °C | - |
Dimension du contour (unité : mm)
Produits connexes
Taille | Numéro de modèle | Résolution | Cote de contour (LCM) H*V*T(mm) |
Interface | Orientation de la vue |
2.31 | YT023H003 | 320*240 | 50,80*45,80*2,46 | MCU/SPI | 12 heure |
2.4 | YT024H001 | 240*320 | 42,72*60,26*2,25 | MCU | 12 heure |
2.4 | YT024C017 | 240*320 | 42,72*60,26*2,25 | SPI+RVB/MCU | TOUT |
2.8 | YT028H003 | 240*320 | 50,00*69,20*2,40 | MCU | TOUT |
2.8 | YT028I001 | 240*320 | 50,00*69,20*2,40 | MCU | 12 heure |
3.5 | YT035F001 | 320*480 | 54.66*82.94*2.20 | MIPI | 12 heure |
3.5 | YT035C025 | 320*480 | 55,00*84,71*2,25 | MCU/SPI | TOUT |
3.5 | YT043H007 | 480*800 | 62,46*105,9*2,20 | SPI+RVB | TOUT |
4 | YT043H012 | 480*800 | 62,46*105,9*2,20 | MIPI | 12 heure |
4.3 | YT445H006 | 480*854 | 60.04*109.42*1.95 | RVB | TOUT |
4.5 | YT045I001 | 480*854 | 60,00*109,00*1,85 | MIPI | TOUT |
5 | YT050B008 | 720*1280 | 64,70*118,70*1,55 | MIPI | TOUT |
5 | YT050C001 | 1080*1920 | 64,9*119,75*2,2 | RVB | TOUT |
5 | YT055H005-V1 | 480*800 | 70.34*128.11*2.05 | RVB | TOUT |
5.5 | YT055B001 | 1080*1920 | 71,00*129,56*1,50 | MIPI | TOUT |
Pourquoi nous choisir:
1. Notre société a été créée en 2011 et a une coopération à long terme avec de nombreuses sociétés bien connues.
2.Nous avons une équipe de recherche et développement professionnelle et un support technique.
3.Nous avons un grand nombre d'inventaires ponctuels et nous pouvons expédier la livraison dès que possible après le paiement.
4.Nous sommes agent direct de ces marques, processus de commande simple et délai de livraison court.
5. Tous les navires à écran de notre société ont une longue garantie et nous avons suffisamment de support technique pour fournir un service après-vente.
Précautions d'utilisation des modules LCD
1.1 Précautions de manipulation
1.1.1 Le panneau d'affichage est en verre.Ne le soumettez pas à un choc mécanique en le faisant tomber d'un endroit élevé, etc.
1.1.2 Si le panneau d'affichage est endommagé et que la substance à cristaux liquides à l'intérieur s'échappe, assurez-vous de ne pas en mettre dans votre bouche, si la substance entre en contact avec votre peau ou vos vêtements, rincez-la rapidement à l'eau et au savon.
1.1.3 N'appliquez pas de force excessive sur la surface d'affichage ou les zones adjacentes car cela peut
faire varier le ton de la couleur.
1.1.4 Le polariseur recouvrant la surface d'affichage du module LCD est doux et se raye facilement.
Manipulez ce polariseur avec précaution.
1.1.5 Si la surface d'affichage est contaminée, respirez sur la surface et essuyez-la doucement avec un
chiffon doux et sec.S'il n'est toujours pas complètement clair, humidifiez le chiffon avec l'un des solvants suivants :
-Alcool isopropylique
-Alcool éthylique
Des solvants autres que ceux mentionnés ci-dessus peuvent endommager le polariseur.Surtout, n'utilisez pas le
Suivant:
-L'eau
-Cétone
- Solvants aromatiques
1.1.6 N'essayez pas de démonter le module LCD.
1.1.7 Si l'alimentation du circuit logique est coupée, n'appliquez pas les signaux d'entrée.
1.1.8 Pour éviter la destruction des éléments par électricité statique, veillez à maintenir un
environnement de travail optimal.
1.1.8.1 Assurez-vous de mettre le corps à la terre lorsque vous manipulez les modules LCD.
1.1.8.2 Les outils nécessaires à l'assemblage, tels que les fers à souder, doivent être correctement rectifiés.
1.1.8.3 Pour réduire la quantité d'électricité statique générée, n'effectuez pas d'assemblage et d'autres travaux dans des conditions sèches.
1.1.8.4 Le module LCD est recouvert d'un film pour protéger la surface d'affichage.Soyez prudent lorsque vous retirez ce film protecteur car de l'électricité statique peut être générée.
1.2 Précautions de stockage
1.2.1 Lors du stockage des modules LCD, évitez l'exposition à la lumière directe du soleil ou à la lumière des lampes fluorescentes.
1.2.2 Les modules LCD doivent être stockés dans la plage de température de stockage.Si les modules LCD doivent être stockés pendant une longue période, la condition recommandée est :
Température : 0°C~ 40°CHumidité relative : < 80 %
1.2.3 Les modules LCD doivent être stockés dans la pièce sans acide, alcali et gaz nocif.
1.3 Précautions de transport
1.3.1 Les modules LCD ne doivent pas provoquer de chute ni de choc violent pendant le transport, et doivent également éviter une pression excessive, de l'eau, de l'humidité et du soleil.
FAQ
Q1.Comment puis-je faire confiance à la qualité de vos produits ?
UNE:
--Nos matières premières sont toutes conformes ROHS.
--Display est une entreprise certifiée ISO9001:2008 et ISO9001:2015, nous avons strictement adhéré aux normes ISO dans notre production.
--Nos produits sont testés à 100% visuels et fonctionnels avant expéditions.
Pendant ce temps, nous effectuons les tests de vieillissement et de fiabilité nécessaires sur nos modules d'affichage TFT, par exemple.Stockez et utilisez dans un environnement à haute et basse température et à haute humidité, test ESD et anti-interférence, chute (avec emballage) et test de vibration.
Nos écrans tactiles subissent un test de brouillard salin, un test de dureté, un test de chute de bille d'acier, un test de planéité, un test de choc thermique…
--Notre expérience et nos compétences font que le taux de qualification est toujours de 99,7% ou plus.
Q2. Quelles tailles d'écrans LCD et d'écrans tactiles fournissez-vous?
UNE:
--Petites tailles qui incluent : 0.96", 1.22", 1.3", 1,44", 1.54", 1,77", 2.0", 2.4", 2,7", 2,8", 3.0", 3.2", 3,5", 3,95", 3,97", 4.3", 5", 5,6", 6,86".
--Tailles moyennes qui incluent : 7", 8", 9", 10.1", 10.2", 13,3”,14,1",15,6",17",21,5",23
Q3.Puis-je avoir un exemple de commande avant la commande formelle?
UNE: Oui, une commande d'échantillon est toujours la bienvenue pour les nouveaux projets ou le remplacement de projets en cours.Nous avons en stock de nombreux modèles standard de modules LCD TFT et d'écrans tactiles de 0,96 pouces à 13,3 pouces, ce qui signifie que la livraison peut être effectuée le jour même de la commande.
Q4.Quel est le délai d'exécution pour la commande d'échantillon et la commande de production en série?
UNE:
--Pour les produits standard LXDisplay, le délai de livraison des échantillons est généralement de 1 à 7 jours, pour la production en série, il peut aller jusqu'à 10 jours.
--Pour les produits personnalisés,
Nous sommes en mesure de préparer un nouveau FPC en 7 jours, un nouveau rétro-éclairage en 15 jours et un nouveau panneau tactile capacitif ou un panneau tactile résistif en 18 jours.
La production en série de produits spéciaux peut prendre jusqu'à 3 semaines.
--En résumé, sur la base de nos années de grande production, nous entretenons de bonnes relations avec les panneaux LCD, les circuits intégrés et d'autres fournisseurs de matériaux, nous avons eu un approvisionnement constant même en cas de grave pénurie de matériaux.
Q5.Avez-vous une exigence MOQ?
UNE: Oui, cela dépend des différentes tailles de produits.Veuillez vous référer à nos ventes, merci.
Q6.Comment puis-je travailler avec vous sur des produits personnalisés ?
UNE: Tout d'abord, veuillez nous fournir la description de vos exigences particulières, tout dessin ou spécification --- Nos ingénieurs élaboreront la solution compatible et également le coût du moule (le cas échéant) --- Nous fournissons le dessin et les spécifications pour approbation --- Nous fournissons des échantillons pour approbation après test de fiabilité et test de vieillissement --- Nous apportons des modifications si nécessaire --- Nous faisons une petite quantité de commande à l'essai (si nécessaire) --- Nous faisons une production en série.
