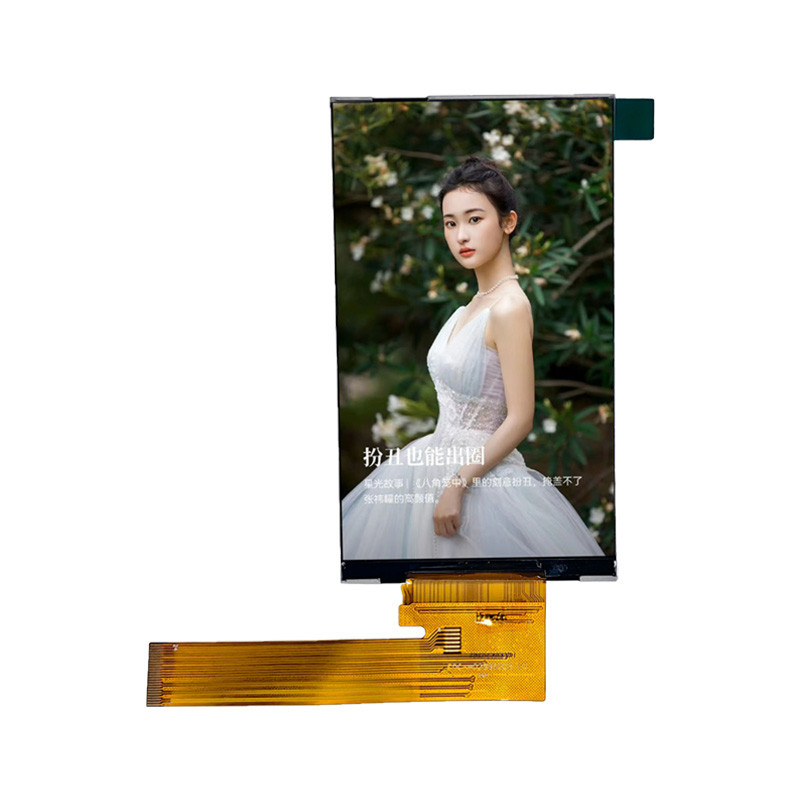

3.99 pouces IPS Transflectif TFT LCD MIPI Interface pour les appareils portables industriels
3.99 pouces IPS 480RGB * 800 MIPI interface transflectrice TFT LCD adapté pour les appareils portables industriels
Vue d'ensemble du produit
1.1 Description
Le YT0399B001 est un modèle TFT-LCD à matrice active couleur utilisant des TFT en silicium amorphe (transistors à film fin) comme dispositifs de commutation actifs.Il s'agit d'un écran de type transmissif fonctionnant dans le noir normalCe TFT-LCD a une surface active diagonalement mesurée de 3,99 pouces avec 480 pixels horizontaux sur 800 pixels verticaux.Les points bleus qui sont disposés en bande verticale et ce panneau peut afficher 262k couleurs.
1.2 Caractéristique
- 0,4 tonne de verre (single)
- Conception du module
- Conforme à la RoHS
- Interface TFT: Interface MIPI_2L
Caractéristiques générales
| Je ne veux pas. |
Nom de l'article |
Spécification |
Unité |
| 1 |
Taille de l'écran
|
3.99 |
pouces |
| 2 |
Type de panneau
|
IPS
|
- |
| 3 |
Résolution
|
Pour les appareils de type "LED"
|
pixel
|
| 4 |
Mode d'affichage
|
Normalement noir, transfléchissant
|
- |
| 5 |
Affichage du nombre de couleurs
|
262K
|
- |
| 6 |
Direction de la vue
|
Tout
|
- |
| 7 |
Ratio de contraste
|
800 |
- |
| 8 |
Luminance
|
TDD (TYP)
|
cd/m2
|
| 9 |
Taille du module
|
55.44 ((W)) x 96.17 ((L) x2.05 ((T)
|
mm |
| 10 |
Zones actives
|
51.84 ((W) x 86.40 ((L)
|
mm |
| 11 |
La hauteur des pixels
|
0.108 ((W)) x 0,108 ((L)
|
mm |
| 12 |
Le poids
|
TDD (TYP)
|
g |
| 13 |
Clé de pilotage
|
Le numéro de série est le numéro de série.
|
- |
| 14 |
Taille de la mémoire RAM du pilote
|
Pour les appareils à commande numérique
|
un peu
|
| 15 |
Source de lumière
|
8 LEDs Blanc
|
- |
| 16 |
Interface
|
MIPI
|
- |
| 17 |
Température de fonctionnement
|
- 20 à 70
|
°C
|
| 18 |
Température de stockage
|
-30 à 80 |
°C
|
Détails du produit
Nos points forts
Notre usine
Précautions à prendre
1. Traitement
1.1. Nettoyage du polariseur, le N-hexane de pétrole est recommandé pour le nettoyage des polariseurs avant/arrière et des réflecteurs, le toluène et l'éthanol ne sont pas autorisés pour éviter d'endommager la surface.
1.2Le corps est mis à la terre, il doit porter une ceinture anti-ESD pendant qu'il prend les écrans LCD.
1.3. soldeurs FPC, à moins de 300°C/3S, la soudure doit être mise à la terre sur le banc de mise à la terre.
1.4Si vous utilisez un tournevis électrique pour effectuer l'assemblage, le tournevis doit être mis à la terre.
2. stockage
2.1Conserver dans un sac en polyéthylène scellé.
2.2Gardez-le dans un endroit sombre.
2.3Conserver à une température comprise entre 0°Cet 35°C.
NULLE à 70°Cpendant plus de 160 heures, ou à -20°Cpendant plus de 48 heures.
3. Sécurité
Si un cristal liquide fuit d'une cellule de verre endommagée, NE le mettez PAS dans votre bouche ou ne le touchez pas aux yeux, si le cristal liquide touche votre peau ou vos vêtements, veuillez le laver immédiatement à l' eau et au savon.
Garantie limitée
Sauf accord contraire entre l'ADIA et le client, ADIA will replace or repair any of its LCD modules which are found to be functionally defective when inspected in accordance with ADIA LCD acceptance standards (copies available upon request) for a period of one year from date of shipmentsLes défauts esthétiques/visuels supérieurs aux spécifications doivent être retournés à l'ADIA dans les 30 jours suivant l'expédition.La responsabilité de garantie d'ADIA limitée à la réparation et/ou au remplacement selon les modalités énoncées ci-dessusADIA n'est pas responsable des événements ultérieurs ou consécutifs.
RETURNEMENT de M.C.L. sous garantie
Aucune garantie ne peut être accordée si les précautions énoncées ci-dessus n'ont pas été respectées.
- Le verre LCD est cassé.
- Circuit modifié de quelque manière que ce soit, y compris l'ajout de composants.
Les réparations des modules seront facturées au client d'un commun accord. Les modules doivent être retournés avec une description suffisante des défauts.Tout connecteur ou câble installé par le client doit être complètement retiré sans endommager les PCB les yeux, les conducteurs et les bornes.
